A caixa de experiências com circuitos digitais GLSD-1 é utilizada principalmente para experiências com circuitos digitais em electrónica. Adota uma estrutura modular, com cada módulo independente. Combinando diferentes componentes em cada área, é possível formar uma variedade de circuitos experimentais. A parte frontal do modelo experimental possui um esquema de circuito impresso e a parte traseira, dispositivos. Cada ponto a ensaiar no circuito experimental possui um furo de ensaio. É fácil de usar, fiável no contacto, longa vida útil e alta eficiência. A unidade experimental principal é complementada por módulos experimentais correspondentes. Os módulos de expansão experimental podem ser selecionados de acordo com diferentes necessidades para completar o conteúdo experimental relacionado, atendendo às necessidades do ensino experimental de cursos de circuitos digitais.

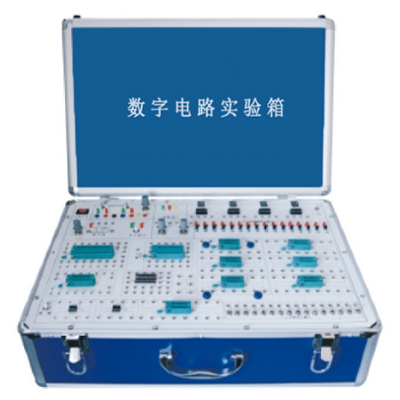

GLSD-1 Caixa de experiências de circuito digital
I. Visão Geral do Equipamento
A Caixa Experimental de Circuitos Digitais GLSD-1 é utilizada principalmente para experiências com circuitos digitais em electrónica. Adota uma estrutura modular, sendo cada módulo independente. Através da combinação de diferentes componentes em cada área, é possível formar uma variedade de circuitos experimentais. A parte frontal do modelo experimental possui um esquema de circuito impresso e a parte traseira possui dispositivos. Cada ponto a ensaiar no circuito experimental possui um furo de ensaio. É fácil de usar, fiável no contacto, tem uma longa vida útil e alta eficiência. A unidade experimental principal é complementada por um módulo experimental correspondente. O módulo de expansão experimental pode ser selecionado de acordo com diferentes necessidades para completar o conteúdo experimental relevante, atendendo às necessidades do ensino experimental de cursos de circuitos digitais.
Este produto é adequado para estudantes de licenciatura, estudantes do ensino básico e secundário e estudantes de faculdades profissionais que oferecem ensino experimental em cursos relacionados, como "Tecnologia Eletrónica Digital" e "Circuito de Pulso". Também é adequado para o desenvolvimento de produtos e investigação científica.
Ⅱ. Configuração do Equipamento
1. Fonte de alimentação: tomada padrão de três portas: ligada diretamente à rede CA externa de 220 V, a tensão de 220 V CA é convertida em ±15 V/0,5 A e ±5 V/0,5 A através da unidade de conversão de energia dentro da caixa experimental, todas com proteção contra sobrecarga e curto-circuito, função de recuperação automática e ligadas ao painel principal da caixa experimental.
2. Painel do Equipamento: a placa-mãe é composta por uma placa de circuito impresso com 2 mm de espessura, com os símbolos gráficos dos componentes e as ligações correspondentes impressos na parte frontal, os circuitos impressos na parte traseira e os componentes relacionados soldados.
3. Fonte de sinal: fornece um conjunto de fontes de sinal de relógio; fonte de sinal de relógio ajustável (baixa frequência, alta frequência); fonte de pulso único: saída de pulso positivo e negativo.
4. Entrada lógica e circuito de visualização:
Fornece um visor de descodificação decimal de quatro dígitos, um conjunto de mostradores, um interruptor de nível lógico de dezasseis dígitos e um indicador de nível lógico de dezasseis dígitos.
5. Tomada para chip e conector para dispositivo multiusos:
O soquete para chip é utilizado para ligar chips de encapsulamento de ficha direta normalmente utilizados, e cada pino é ligado a um orifício de ficha universal para uma fácil ligação a outros dispositivos. Conector para dispositivo multiusos, que pode ligar condensadores, resistências, transístores e outros dispositivos de forma flexível.
66 grupos de sockets para chip de 14 pinos, 5 grupos de sockets para chip de 16 pinos, 3 grupos de sockets para chip de 20 pinos (podem ser ligados largos e estreitos),
2 grupos de sockets para chip de 40 pinos.
6. Outros dispositivos: Potenciómetros ajustáveis de 10K, 100K e 1M, LED indicador de alarme e buzzer, oscilador de cristal passivo de 32768Hz, 4MHz, 6MHz e 12MHz cada.
7. Outros: 1 conjunto de fios experimentais, atendendo às necessidades experimentais e com margem, 1 guia experimental.
III. Projetos experimentais da Caixa Experimental de Circuitos Digitais
1. Características de comutação dos transístores, limitadores e garras
2. Função lógica e teste de parâmetros da porta lógica integrada TTL
3. Função lógica e teste de parâmetros da porta lógica integrada CMOS
4. Ligação e acionamento de circuitos lógicos integrados
5. Projeto e teste de circuitos lógicos combinacionais
6. Descodificador e sua aplicação
7. Seletor de dados e sua aplicação
8. Gatilho e sua aplicação
9. Contador e sua aplicação
10. Registador de deslocamento e sua aplicação
11. Distribuidor de impulsos e sua aplicação
12. Utilização do circuito de porta para gerar sinal de impulsos - multivibrador auto-excitado
13. Gatilho monoestável e gatilho Schmitt - circuito de retardamento de pulso e modelação de forma de onda
14. Circuito de base de tempo 555 e sua aplicação
15. Conversores D/A e A/D
16. Dispositivo de resposta ao teste - experiência completa
17. Cronómetro eletrónico - experimento completo
18. Voltímetro digital de corrente contínua de três dígitos e meio - experiência completa
19. Frequencímetro digital - experiência completa
20. Máquina de cabo de guerra - experiência completa
21. Memória de acesso aleatório 2114A e sua aplicação - experiência completa
