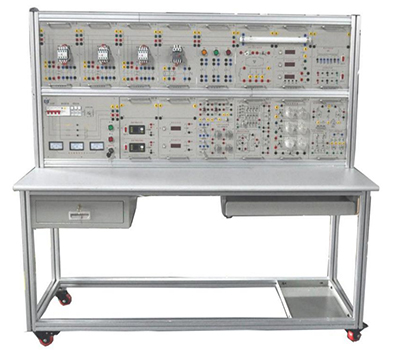

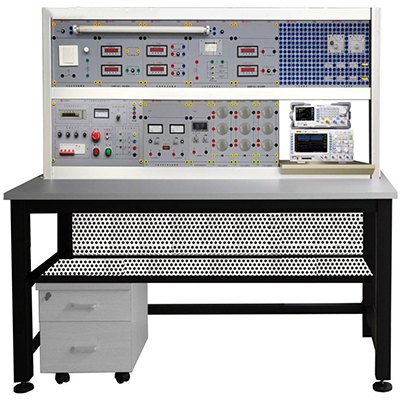

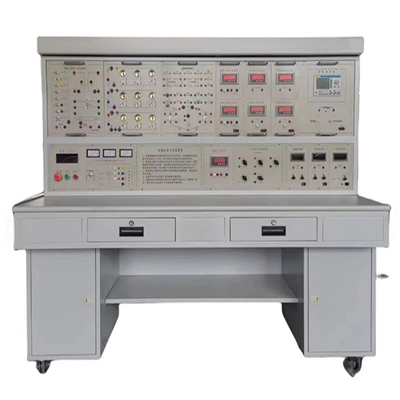

GLDG-1 plataforma experimental elétrica e eletrónica

Ⅰ. Visão Geral

A plataforma experimental elétrica e eletrónica GLDG-1 é uma nova geração de equipamentos experimentais que enfatiza tanto a experimentação como a gestão, a praticabilidade e o avanço tecnológico. A aparência geral do equipamento é elegante e a estrutura é compacta. Através da cooperação de vários módulos experimentais, ela pode realizar experiências em diversos cursos, tais como "Fundamentos de Eletricidade", "Tecnologia Elétrica", "Tecnologia Eletrónica Analógica" e "Tecnologia Eletrónica Digital". Esta bancada experimental elétrica e eletrónica satisfaz plenamente as necessidades dos programas de ensino das disciplinas acima referidas.

II. Condições técnicas

1. Fonte de alimentação de trabalho: trifásica de quatro fios (ou trifásica de cinco fios) 380 V ± 5%, frequência 50 Hz

2. Potência de entrada: 1,5 KVA

3. Dimensões da plataforma experimental elétrica e eletrónica GLDG-1: 1560 mm x 700 mm x 1500 mm

4. Resistência de isolamento: > 5 MΩ

5. Medidas de proteção: sistema de proteção de segurança fiável

III. Configuração do sistema

1. Componentes do GDS

Fonte de alimentação regulada por tensão e corrente CC ajustável

Fonte de alimentação regulada por tensão de saída ajustável de 0 a 30 V com proteção contra curto-circuito e função de visor digital de saída. Fonte de alimentação regulada por corrente de saída de 0 a 500 mA. Possui proteção de circuito aberto, indicação de corrente constante e funções de visor de corrente de saída.

2. Gerador de sinal de função totalmente inteligente

Três formas de onda de saída: onda sinusoidal, onda quadrada e onda triangular. Gama de frequência de saída: 1HZ-1MHZ. Amplitude de saída: 0~20Vp~P. Possui sinal de saída convencional, atenuação de 20dB/40dB e funções de varrimento. Adota o princípio de teste de frequência digital de precisão igual e possui uma função de medição de frequência externa. Intervalo de frequência: 1HZ~10MHZ.

3. Fonte de alimentação CC, voltímetro

Medidor inteligente de tensão e corrente CC. Valor de medição com visor de ponto flutuante de quatro dígitos. Comutação automática da gama interior, gama de tensão: 0~250V; gama de corrente: 0~5A, precisão de medição superior a 0,5. Possui alarme de sobrefaixa e funções de comunicação com computador.

4. Medidor CA multifuncional

Fornece dois contadores CA multifuncionais inteligentes. Gama de tensão: 0~500V; gama de corrente: 0~A. Possui a função de medir tensão, corrente, potência, fator de potência e fase, com medição do valor efetivo e display digital. Precisão de 0,5.

IV. Projetos Experimentais

1. Projetos de formação em engenharia elétrica básica

(1) Utilização de instrumentos elétricos básicos e cálculo de erros de medição

(2) Métodos para a redução de erros de medição de instrumentos

(3) Lei de Ohm

(4) Verificação do princípio da sobreposição e diagnóstico de avarias

(5) Verificação das leis de Kirchhoff para a tensão e corrente e diagnóstico de avarias

(6) Verificação do teorema de Thevenin e diagnóstico de avarias

(7) Verificação do teorema de Norton e diagnóstico de avarias

(8) Transformação equivalente de fonte de tensão e fonte de corrente

(9) Inspeção de avarias em circuitos de resistência CC

(10) Teorema da homogeneidade

(11) Teorema da substituição

(12) Carga e descarga de condensadores

(13) Determinação da condição de transferência de potência máxima

(14) Estudo do teorema da reciprocidade

(15) Estudo de rede linear passiva de duas portas

(16) Determinação da tensão potencial e desenho do diagrama de potencial do circuito

(17) Medição e mapeamento das características volt-ampère de elementos de circuito lineares e não lineares conhecidos

(18) Medição e mapeamento das características volt-ampère de elementos de circuito lineares e não lineares desconhecidos

(19) Resposta de um circuito RC de primeira ordem

(20) Estudo da resposta dinâmica de um circuito de segunda ordem

(21) Estudo de um circuito ressonante série RLC

(22) Teste das características de impedância de elementos RLC

(23) Circuito CA série RLC e circuito CA paralelo

(24) Elementos LC em circuito CC e circuito CA Características do circuito

(25) Ligação de um circuito de lâmpada fluorescente e melhoria do fator de potência

(26) Medição do fator de potência e sequência de fases

(27) Medição de parâmetros equivalentes de um circuito CA utilizando o método dos três medidores

(28) Medição da tensão de um circuito CA trifásico

(29) Medição da corrente de um circuito CA trifásico

(30) Medição da potência de um circuito trifásico Circuito

(31) Determinação dos parâmetros de um transformador monofásico e identificação da polaridade do enrolamento

(32) Circuito de acoplamento de indutância mútua

(33) Determinação da extremidade homónima da bobina de indutância mútua

(34) Instalação e utilização de um contador de watt-hora monofásico

2. Projeto de treino em circuito de simulação

(1) Utilização de instrumentos eletrónicos comuns

(2) Determinação da identificação e deteção de díodos de cristal

(3) Identificação e deteção de triodos de cristal

(4) Amplificador de tubo único com emissor comum a transístor

(5) Circuito amplificador com válvula de efeito de campo

(6) Circuito amplificador com realimentação negativa

(7) Circuito amplificador diferencial

(8) Seguidor de emissor

(9) Amplificador de coletor comum

(10) Amplificador de base comum

(11) Amplificador acoplado resistência-condensador de dois estágios

(12) Ligação básica de amplificadores operacionais

(13) Amplificador proporcional em fase com amplificador operacional integrado

(14) Amplificador proporcional inversor com amplificador operacional integrado

(15) Circuito de adição com amplificador operacional integrado

(16) Circuito de subtração com amplificador operacional integrado

(17) Circuito de integração com amplificador operacional integrado

(18) Circuito diferencial com amplificador operacional integrado

(19) Seguidor de tensão

(20) Tensão Comparador

(21) Oscilador de onda sinusoidal em ponte RC

(22) Gerador de onda quadrada

(23) Gerador de onda triangular

(24) Gerador de ondas dente de serra

(25) Comparador de cruzamento por zero

(26) Comparador de janelas

(27) Circuito de ajuste de zero do amplificador operacional integrado

(28) Circuito de proteção para ligação de polaridade de alimentação incorreta

(29) Circuito de proteção do limite de entrada

(30) Circuito de proteção do limite de saída

(31) Amplificador de potência OTL

(32) Oscilador de onda sinusoidal RC e amplificador de seleção de frequência

(33) Circuito retificador controlado por tirístores

(34) Circuito de retificação e filtragem de onda completa monofásica

(35) Circuito de retificação e filtragem de onda completa monofásica

(36) Circuito de retificação e filtragem de ponte monofásica

(37) Circuito regulador de tensão com díodo Zener e a sua regulação de tensão Princípio

(38) Regulador de tensão fixo integrado de três terminais

(39) Regulador de tensão integrado ajustável de saída de alimentação positiva

(40) Circuito regulador de tensão de transístor em série

3. Projetos de formação em circuitos digitais

(1) Características de comutação de díodos de cristal

(2) Características de comutação dos transístores de cristal

(3) Limitador de díodo

(4) Limitador de transístor

(5) Grampo de díodo

(6) Porta lógica integrada TTL

(7) Teste de função lógica de porta AND integrada

(8) Teste de função lógica de circuito de porta NOT integrada

(9) Teste de função lógica de circuito de porta OR integrada

(10) Teste de função lógica de porta NAND integrada

(11) Teste de circuito de porta CMOS

(12) Teste das características de saída de circuitos TTL e CMOS

(13) Ligação e acionamento de circuitos lógicos integrados

(14) Circuito lógico combinacional

(15) Meio somador

(16) Somador completo

(17) Descodificador

(18) Função lógica do descodificador Teste

(19) Teste da função lógica do selector de dados

(20) Seletor de dados quatro para um

(21) Seletor de dados oito para um

(22) Teste da função lógica do disparo integrado

(23) Flip-flop RS básico

(24) Flip-flop JK

(25) Flip-flop D

(26) Flip-flop CMOS

(27) Contagem, descodificação e visualização

(28) O contabilista e a sua aplicação

(29) Teste da função lógica do contador decimal reversível

(30) Contador somador binário

(31) Contador somador decimal

(32) Teste da função lógica do registo de deslocamento

(33) Registador de deslocamento e sua aplicação

(34) Distribuidor de impulsos e sua aplicação

(35) Circuito de base de tempo 555

(36) Flip-flop monoestável

(37) Multivibrador

(38) Gatilho Schmitt
