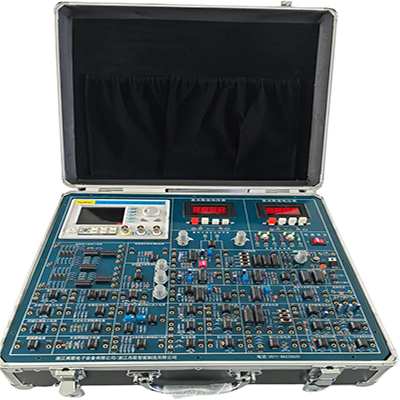

GLCK-2 Plataforma experimental de circuitos de medição e controlo

Ⅰ. Visão Geral

Esta plataforma experimental de circuitos de medição e controlo é constituída por um circuito de geração de sinal, um circuito de amplificação de sinal, um circuito de processamento de sinal, um circuito de conversão de deteção de sinal, etc. É adequada para o ensino de disciplinas relacionadas, como instrumentos de precisão, tecnologia de medição e controlo e instrumentos.

Ⅱ. Principais módulos funcionais

1. Fonte de alimentação CC regulada:

Seis canais: ±5V/0,5A, ±12V/0,5A, dois canais 0-18V/0,5A, todos com função de alarme sonoro para proteção contra curto-circuitos.

2. Gerador de sinal funcional e frequencímetro digital:

A série é um gerador de sinal baseado na tecnologia de síntese digital direta (DDS), utilizando um design FPGA e uma fonte de alimentação com uma ampla tensão CC de 9V a 36V. Pode gerar ondas sinusoidais, quadradas (ciclo de trabalho ajustável de 1% a 99%), triangulares e dente de serra, bem como outras formas de onda funcionais. A saída efetiva máxima excede 10 Vpp, a frequência varia de 0,01 Hz a 2 MHz e a resolução é de 10 MHz. Possui ainda saída síncrona TTL e múltiplas funções, como contador e frequencímetro de 60 MHz. É fácil de utilizar, tem uma elevada estabilidade de sinal e o sinal de saída pode ajustar a amplitude e a polarização CC. Possui também uma função de varrimento de frequência, suporta varrimento linear e logarítmico e pode definir arbitrariamente a gama de frequências e o tempo de varrimento. É um equipamento ideal para os entusiastas da electrónica, laboratórios, linhas de produção, ensino e investigação científica. Também pode ser utilizado como módulo de suporte para equipamentos industriais.

(1) Precisão de alta frequência: A precisão de frequência pode atingir 10-6.

(2) Resolução de alta frequência: A resolução de frequência de toda a gama é de 10 MHz.

(3) Sem limite de gama: A frequência de toda a gama não está dividida em passos e pode ser definida digitalmente diretamente.

(4) Alta precisão da forma de onda: A forma de onda de saída é sintetizada pelo valor de cálculo da função, com alta precisão e baixa distorção.

(5) Múltiplas formas de onda: sinusoidal, quadrada, triangular e dente de serra.

(6) Características de varrimento: Possui uma função de varrimento de frequência, e os pontos inicial e final do varrimento podem ser definidos arbitrariamente.

(7) Características de armazenamento: Pode armazenar 10 grupos de parâmetros de estado do instrumento definidos pelo utilizador, que podem ser acedidos e reproduzidos a qualquer momento.

(8) Modo de funcionamento: Todas as operações de teclas, visor LCD1602 de cristal líquido em inglês, configuração digital direta ou ajuste contínuo por botão.

(9) Alta fiabilidade: Circuito integrado de grande escala, tecnologia de montagem em superfície, alta fiabilidade e longa vida útil.

(10) Medição de frequência: Com função de frequencímetro de 60 MHz integrada, medição de frequência de sinais internos/externos.

(11) Canal de saída: Uma saída de forma de onda principal e uma saída de nível TTL sincronizada com forma de onda principal.

(12) Forma de onda de saída: onda sinusoidal, onda quadrada (ciclo de trabalho ajustável), onda triangular, onda dente de serra ascendente, onda dente de serra descendente.

(13) Amplitude de saída: ≥10Vp-p (sem carga)

(14) Impedância de saída: 0Ω±10%

(15) Intervalo de contagem: 0-4294967295

(16) Gama de medição de frequência: 1Hz~60MHz

3. Voltímetro digital CC:

Gama de 0 a 20V, dividida em três fases: 200mV, 2V e 20V.

4. Módulos experimentais avançados:

Fornece circuitos gerais, circuitos de amplificadores diferenciais, circuitos de comparação de janelas, unidades de circuito de subdivisão de resistências e outros módulos.

Ⅲ. Conteúdo experimental desta plataforma experimental de circuitos de medição e controlo

1. Experiência com amplificador diferencial

2. Experiência com amplificador de sinal

3. Experiência com circuito de operação de sinal

4. Experiência com comparador de tensão

5. Experimento com subdivisão de fase de cadeia de resistências

6. Experiência com modulação e desmodulação de amplitude

7. Experiência com ponte de modulação de fase

8. Experiência com circuito de modulação por largura de pulso

9. Experiência com modulação e discriminação de frequência

10. Experiência com modulação e desmodulação por multiplicação de comutação

11. Experiência com deteção completa de retificação de precisão

12. Experiência com deteção sensível à fase de onda completa de comutação

13. Experiência com circuito seguidor de tensão

14. Experiência com seguidor de tensão CA

15. Experiência com circuito amplificador combinado bootstrap

16. Experiência com circuito amplificador de supressão de modo comum alto tipo série inversora de amplificador operacional duplo

17. Experiência com circuito amplificador de rejeição de modo comum alto tipo série em fase de amplificador operacional duplo

18. Experiência com circuito amplificador de alta taxa de rejeição de modo comum com três amplificadores operacionais

19. Experiência com circuito de modulação de amplitude de multiplicação do tipo chave

20. Experiência com circuito de modulação por largura de pulso de variação de resistência

21. Experiência com circuito de modulação por largura de pulso de variação de tensão

22. Experiência com circuito de filtro passa-baixo ativo de segunda ordem

23. Experiência com circuito de filtro passa-alto ativo de segunda ordem

24. Experiência com circuito de filtro passa-banda ativo de segunda ordem

25. Experiência com circuito de filtro passa-banda ativo de segunda ordem

26. Experiência com circuito de filtro de condensador comutado

27. Experiência com circuito de subdivisão de cadeia de resistências

28. Experiência com circuito em malha de bloqueio de fase

29. Experiência com circuito de multiplicação de frequência em malha de bloqueio de fase

30. Experiência com circuito de divisão de frequência
