GL2000G Plataforma de formação de sensores optoelectrónicos

Ⅰ. Visão Geral

A Plataforma de Formação em Sensores Optoelectrónicos GL-2000G foi concebida e produzida especificamente para cursos experimentais em áreas como a optoelectrónica e a informação optoelectrónica. Partindo da análise de fontes de luz, foram realizadas experiências e pesquisas sobre as características de transmissão, receção e conversão fotoelétrica da luz, bem como sobre diversos sensores fotoelétricos modernos e sistemas de ensaio optoelectrónico. Trata-se de uma ferramenta poderosa para as experiências modernas de deteção fotoelétrica.

A plataforma experimental é constituída por cinco partes principais: o painel de controlo principal, sensores, modelos experimentais de sensores, fontes de luz (fontes de luz comuns, fontes de laser LD semicondutor, tubos emissores de luz LED) e a plataforma experimental. Com este aparato experimental podem ser conduzidas mais de vinte experiências, podendo os alunos também construir novas experiências utilizando este aparato. Para potenciar o efeito experimental, o módulo experimental está equipado com pontos típicos de teste e observação de sinais.

Ⅱ. Características do Produto

1. A estrutura modular permite a seleção de diferentes módulos conforme necessário e, com o desenvolvimento da optoelectrónica, o número de módulos pode continuar a aumentar. Um módulo corresponde a um sensor.

2. A consola de controlo principal desta plataforma de treino de sensores fotoelétricos está equipada com uma fonte de alimentação CC e múltiplos visores, especialmente para exibir a potência luminosa e a iluminância. Fornece reguladores de tensão CC estáveis de ±15 V, ±5 V e 0-5 e 0-12 ajustáveis. O painel de controlo principal está equipado com cinco instrumentos de visualização para tensão, corrente (microampères), potência ótica, iluminação e velocidade, e possui tomadas CA de 220 V com dois e três orifícios.

3. Indicadores de desempenho dos sensores e componentes fotossensíveis

1) Fotodíodo infravermelho: comprimento do lado do pico 8600-9000A°, tensão de funcionamento ≤ 10V, corrente de escuro ≤ 0,2 μA

2) Díodo emissor de infravermelhos: diâmetro exterior Φ 5mm, comprimento do lado do pico 8600-9000A°, tensão de funcionamento 10V.

3) Transistor fotossensível infravermelho: comprimento do lado do pico 8600-9000A°, tensão de trabalho ≤ 10V, corrente de escuro ≤ 0,3 μA

4) Sensor de fotorresistência, fotorresistor de sulfureto de cádmio CdS, diâmetro exterior Φ 5,0mm, potência nominal 20mW, resistência de escuro ≥ 25M Ω

5) Célula fotovoltaica de silício: comprimento de onda de pico 0,8-0,95 μm, tensão de circuito aberto 450-600mV

6) Sensor de posição fotoelétrico PSD: utilizando um fotodíodo composto com um alcance de ± 2mm e uma resolução de 0,01mm

7) Laser semicondutor: comprimento de onda 635mm, potência 3-5mW

8) Sonda infravermelha piroelétrica: alcance de deteção de 1-5 metros, comprimento de onda de 10-20nm

9) Fibra ótica: Transmite luz visível

10) Sensor de pressão de fibra ótica: gama de medição de pressão de 4 a 20 kPa

11) Sensor de deslocamento de fibra ótica: feixe de fibras em Y, gama de medição de 1 mm, linearidade de ± 5%

12) Sensor de temperatura de fibra ótica: intervalo de temperatura ambiente a 150 °C. Precisão do controlo da fonte de temperatura de ± 1 °C

13) Sensor de velocidade fotoelétrico: 2400 rpm, ajustável

14) Espelho passa-banda: seis comprimentos de onda de 400 mm, 470 mm, 530 mm, 560 mm, 600 mm e 660 mm

15) Prisma de dispersão

Ⅲ. Modelo de experiência do sensor

1. Modelo experimental para componentes fotossensíveis.

2. Modelo experimental de sensor infravermelho termoelétrico.

3. Modelo experimental do sensor de posição PSD.

4. Modelo experimental para modulação e desmodulação acústico-óptica

5. Modelo experimental para sensor de deslocamento de fibra ótica

6. Modelo experimental para sensores de temperatura e pressão de fibra ótica

7. Modelo experimental para iluminómetro

8. Modelo experimental para o medidor de potência óptica

9. Modelo experimental para comutador óptico

10. Modelo experimental para a velocidade de rotação optoelectrónica

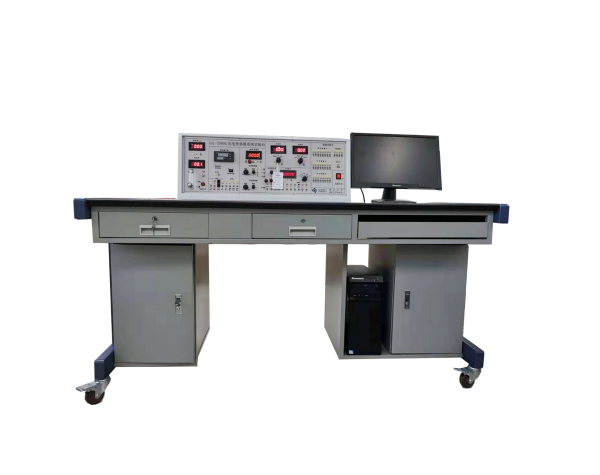

IV. Plataforma experimental

As dimensões são 1600 mm x 800 mm x 750 mm, podendo acomodar a consola principal, o módulo experimental, o host do computador, o monitor, os sensores, etc.

Ⅴ. Projeto Experimental

Treino 1: Experiência de Monocromaticidade Laser

Treino 2: Experiência de Dispersão de Luz

Treino 3: Experiência de Iluminação

Treino 4: Experiência de Potência Óptica

Treino 5: Experiência com Corrente Escura e Corrente Brilhante de Dispositivos Fotossensíveis

Treino 6: Experiência com Resistência Escura e Resistência Brilhante de Fotorresistores

Treino 7: Experiência com as Características de Corrente de Tensão de Fotorresistores

Treino 8: Experiência com as Características de Luz da Fotorresistência

Treino 9: Estudo Experimental com as Características Espectrais da Fotorresistência

Treino 10: Experiência com as Características Espectrais dos Fotodíodos

Treino 11: Experiência com as Características das Iluminações de Fotodíodos

Treino 12: Experiência com as Características Espectrais dos Fototransistores

Treino 13: Experiência com as Características das Iluminações de Fototransistores

Treino 14: Tensão Experiência com as Características Atuais do Fototransistor

Treino 15: Experiência com Chave Optoelectrónica

Treino 16: Experiência com Características Espectrais de Células Fotovoltaicas

Treino 17: Experiência com Características Luminosas de Células Fotovoltaicas

Treino 18: Experiência com Chave Refletiva Infravermelha

Treino 19: Experiência de Aplicação de Detetor Piroelétrico Infravermelho

Treino 20: Experiência sobre o Princípio do Sensor Piroelétrico Infravermelho

Treino 21: Experiência Prática de Modulação e Desmodulação de Luz Pulsada

Treino 22: Experiência Prática de Modulação e Desmodulação de Som e Luz

Treino 23: Medição Experimental da Velocidade de um Sensor Optoelectrónico de Velocidade

Treino 24: Experiência Prática com Sensor de Pressão de Fibra Óptica

Treino 25: Experiência Prática com Sensor de Temperatura de Fibra Óptica

Treino 26: Sensor de Deslocamento de Fibra Óptica Experiência

Treino 27: Experiência com Sensor PSD
