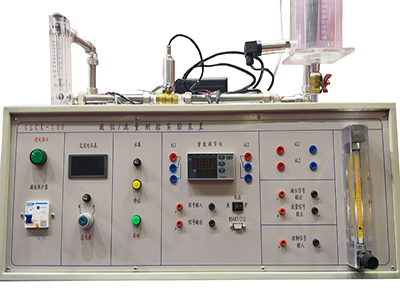

GLCK-100 Equipamento experimental para medição e controlo de nível/caudal de líquidos

I. Introdução ao Equipamento

As importantes características estruturais deste equipamento experimental de medição e controlo de nível/caudal de líquidos são: pequeno, compacto, bonito e seguro. O equipamento pode ser configurado como um sistema de controlo de nível de líquido com ajuste PID em malha fechada ou um sistema de controlo de caudal com ajuste PID para caudal e nível de líquido (volume único) (volume duplo), e comunicar com o computador anfitrião através da porta de comunicação do regulador inteligente. Os parâmetros de controlo podem ser definidos no instrumento de controlo inteligente e no computador anfitrião. O software do computador anfitrião utiliza o software de configuração de controlo industrial MCGS para realizar a deteção, controlo, modificação de parâmetros, armazenamento e análise de dados online, visualização e impressão de curvas em tempo real e curvas históricas. Este equipamento possui múltiplas proteções de segurança e fornece sinais padrão IEC e pontos de teste relacionados para acesso a microcomputadores de chip único para experiências de programação.

Este equipamento experimental de medição e controlo de nível/caudal de líquidos utiliza sensores de nível industrial e saídas de sinal padrão IEC. É adequado para medição e controlo, automação, computação, controlo eletromecânico, engenharia da informação, mecatrónica e outras áreas. Este equipamento é colocado na mesa experimental e pode operar experiências de forma independente ou ligado ao computador anfitrião.

II. Configuração básica

1. Medidor de caudal de microturbina 1

2. Sensor de pressão de nível de líquido 2

3. Regulador industrial inteligente 1

4. Conversor RS485/RS232 1

5. Módulo de controlo da bomba de água 1

6. Tanque de água experimental de microplexiglas 1

7. Tanque de armazenamento de água em aço inoxidável de tamanho médio 1

8. Válvula manual 5

9. Microbomba de água 1

10. Controlador 1

11. Medidor OLED cinco em um 1

12. Marca de água 1

13. CD com software experimental 1 conjunto

III. Indicadores técnicos

1. Fonte de alimentação: CA 220 V ± 10% 50 Hz ± 5% 1 A com boa ligação à terra

Todos os tubos são fabricados em aço inoxidável, com um processo interno de isolamento térmico por película de polegadas. Todas as juntas dos tubos são fabricadas em aço inoxidável niquelado. Garantimos que não enferrujam nem deformam após 20 anos de utilização.

2. Os sinais de entrada e saída do instrumento estão em conformidade com as normas IEC

3. Transmissor de nível de líquido Gama: 0-30 cm (parâmetro do instrumento inteligente DIH = 30)

Sinal de saída: 4-20 mADC, dois fios, CC 24 V, precisão de nível 0,5

4. Medidor de caudal tipo turbina Gama: 0-300 l/min (parâmetro do instrumento inteligente DIH = 300) Sinal de saída: saída de impulsos, precisão de nível 1

5. Transmissor de frequência/corrente Sinal de saída: 4-20 mADC

6. Regulador industrial de inteligência artificial Precisão de nível 0,5

7. Dimensões:

Tamanho da caixa de controlo experimental: 500 mm (comprimento) × 400 mm (largura) × 1200 mm (altura)

8. Peso: aproximadamente 15 kg

IV. Conteúdo experimental

1. Compreensão e utilização de transmissores de pressão

2. Características do tanque de água de volume único Experiência

3. Experiência com sistema de controlo de nível de líquido em malha fechada de volume único

4. Experiência com sistema de controlo de tanque de água em malha fechada de duplo volume

5. Experiência de compreensão do princípio de funcionamento do transmissor de caudal da turbina

6. Experiência de controlo de instrumento inteligente PID de nível de líquido

7. Experiência de controlo de configuração do computador host PID de nível de líquido

8. Experimento de controlo de instrumento inteligente PID de fluxo

9. Experiência de controlo de configuração do computador host PID de fluxo

10. Utilizar o software de configuração MCGS e o equipamento experimental para conduzir a experiência de formação em programação de engenharia de configuração
